كيفية تحسين معالجة الباريت باستخدام الطاحن الصناعي لطين الحفر

مقدمة: الدور الحاسم للباريت في طين الحفر

الباريت, أو كبريتات الباريوم (باسو4), هو العمود الفقري لسوائل الحفر عالية الكثافة في صناعة النفط والغاز. وتتمثل وظيفتها الأساسية في زيادة الضغط الهيدروستاتيكي للطين لمواجهة ضغوط التكوين ومنع الانفجارات. لكن, كفاءة الباريت في هذا الدور تتوقف كليا على توزيع حجم الجسيمات ونقائها. الباريت الخام, غالبًا ما يتم استخراجها بثقل نوعي قدره 4.2 ل 4.5, يجب أن تكون الأرض لغرامة, مسحوق موحد – عادة 90% عابر 200 شبكة (74 ميكرون) أو أرقى, بهدف d50 حولها 6-10 ميكرون للتطبيقات فائقة الدقة. تؤدي عملية الطحن المحسنة بشكل غير صحيح إلى الاستقرار في حفرة الطين, الريولوجيا الفقيرة, زيادة التآكل على المضخات, وفي نهاية المطاف, ارتفاع التكاليف التشغيلية.

لمهندسي الطين ومديري المصانع, التحدي لا يقتصر فقط على طحن الباريت; إنها تطحنها بكفاءة, باستمرار, ومع الحد الأدنى من التلوث. تتناول هذه المقالة الخطوات العملية لتحسين معالجة الباريت باستخدام الساحقات الصناعية الحديثة, التركيز على توفير الطاقة, الإنتاجية, وجودة المنتج النهائي.

خطوة 1: المعالجة المسبقة والتحكم في التغذية

قبل أن يضرب الباريت الطاحن, عملية المنبع تمهد الطريق للنجاح. معظم الباريت يأتي من المناجم بدرجات مختلفة ومحتوى الرطوبة. يجب أن تقلل الكسارة الفكية أو الكسارة المطرقية من تشغيل الخام إلى حجم تغذية ثابت - ومن الأفضل أن يكون أقل من ذلك 20 مم للمطاحن ذات القدرة المتوسطة وما دونها 10 مم للمطاحن العمودية فائقة الدقة.

التغذية هي المكان الذي تفقد فيه العديد من العمليات الكفاءة. مغذيات اهتزازية بمحركات متغيرة التردد (VFDs) ضمان ثابت, التدفق المنظم. يؤدي تجويع الطاحونة إلى تآكل غير ضروري لعناصر الطحن, بينما يؤدي الإفراط في التغذية إلى الانسداد والتحميل الزائد للمحرك. للباريت, يجب أن يبقى محتوى الرطوبة أدناه 3% لتجنب انسداد المصنف ومجمع الغبار. إذا كان الخام رطبا, يمكن لمولد الهواء الساخن المدمج مع المطحنة توفير التجفيف في الموقع.

خطوة 2: اختيار الطاحن المناسب للباريت

لا يتم إنشاء جميع المطاحن على قدم المساواة عندما يتعلق الأمر بالباريت. في حين أن مطاحن الكرة هي عمالة تقليدية, إنهم خنازير الطاقة وينتجون توزيعًا واسعًا لحجم الجسيمات. للعمليات الحديثة, وخاصة تلك التي تستهدف درجات عالية القيمة فائقة الدقة (مثل عوامل الترجيح في الحفر في المياه العميقة), اختيار الطاحن أمر بالغ الأهمية.

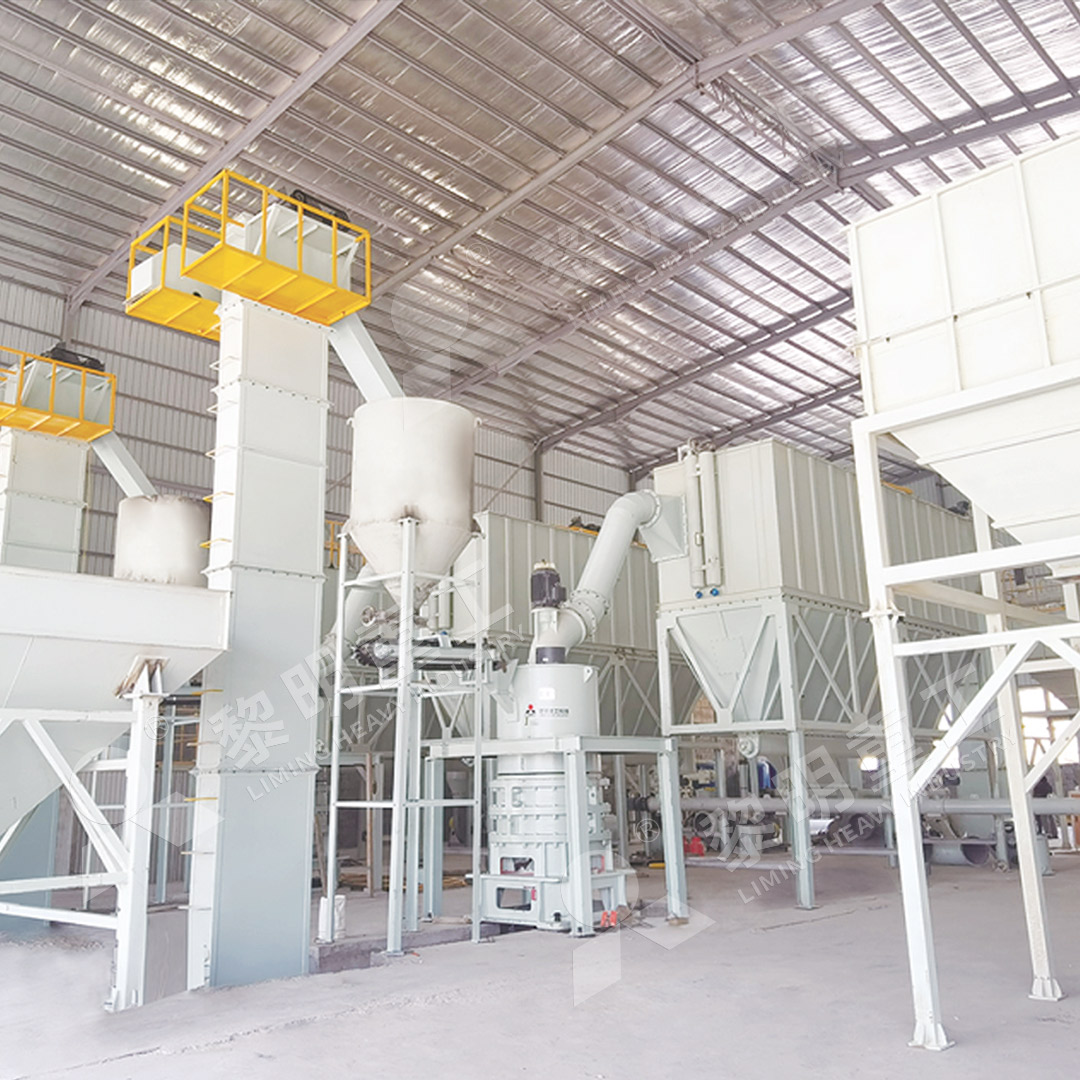

ونحن نوصي بشدة مطحنة متناهية الصغر ميجاوات للعمليات التي تهدف إلى دقة المنتج بين 325 شبكة و 2500 شبكة (d97 ≥ 5μm). تم تصميم هذه المطحنة خصيصًا للباريت والمعادن غير المعدنية. محدد المسحوق من نوع القفص, مستمدة من التكنولوجيا الألمانية, يضمن نقطة قطع دقيقة, مما يعني أنك لن تتسلل كتل من المواد الخشنة إلى المادة المضافة النهائية للطين. العائد هو ضعف إنتاج مطحنة الكرة لنفس استهلاك الطاقة, ومنحنيات الطحن للبكرات تقلل من هدر الطاقة.

لمتطلبات إنتاجية أكبر - على سبيل المثال 10 ل 18 طن في الساعة - LUM مطحنة طحن عمودية متناهية الصغر هو بديل ممتاز. أنه يدمج طحن, تجفيف, والتصنيف في وحدة واحدة. يعمل نظام الأسطوانة الهيدروليكية والهيكل القابل للعكس على تقليل وقت التوقف عن العمل للصيانة, صداع شائع عند طحن الباريت الكاشطة. تعمل كلتا الآلتين على إزالة المحامل الدوارة والمسامير الموجودة داخل حجرة الطحن, وهي نقاط فشل نموذجية في التصاميم الأخرى.

خطوة 3: ضبط المعلمات التشغيلية

بمجرد تثبيت الطاحونة, التحسين هو عملية عملية. ابدأ بالمعلمات التالية:

• ضغط الطحن: الباريت ناعم نسبيًا (موس 3-3.5). الضغط المفرط يهدر الطاقة فقط ويولد الحرارة, والتي يمكن أن تؤدي إلى تحلل إضافات البوليمر الممزوجة بالطين لاحقًا. اضبط الضغط الهيدروليكي لتحقيق الدقة المستهدفة دون الإفراط في الطحن.
• سرعة المصنف: المصنف الدوار (فاصل مسحوق) هو حارس البوابة. للباريت API 13A القياسي (الثقل النوعي 4.2, 97% عابر 200 شبكة), ويكفي انخفاض سرعة الدوار. للدرجات الممتازة, زيادة دورة في الدقيقة. يسمح المصنف متعدد الرؤوس الخاص بمطحنة MW بالضبط الدقيق بينهما 325 و 2500 تنسجم.
• تدفق الهواء: يتعامل المنفاخ مع نقل المواد. إذا كان تدفق الهواء مرتفعًا جدًا, يتم حمل الجزيئات الخشنة إلى المنتج. إذا كانت منخفضة جدًا, يتم إعادة تدوير الغرامات وتسبب تراكمها. مراقبة الضغط التفاضلي عبر الطاحونة; يجب أن تظل مستقرة.

خطوة 4: إدارة التآكل والتلوث

الباريت مادة كاشطة, خاصة إذا كانت تحتوي على السيليكا (SiO2) كنجاسة. يؤثر معدل تآكل بكرات وخواتم الطحن بشكل مباشر على جودة المنتج (من التلوث بالحديد) وتكاليف التشغيل. لا تستخدم مطحنة MW متناهية الصغر أي محامل أو براغي في الغرفة, مما يزيل تسرب الزيت والاختناقات الميكانيكية. تتميز بكرات الطحن بمنحنى مصمم خصيصًا يحافظ على الكفاءة حتى مع تآكل السطح.

لتقليل تلوث الحديد - وهو أمر بالغ الأهمية بالنسبة لطين الحفر الذي يجب أن يمر عبر الفصل المغناطيسي - تستخدم المطحنة العمودية LUM مبدأ طبقة المادة حيث لا تتصل البكرات مباشرة بحجر الرحى. وهذا يقلل من تآكل المعدن الذي يصيب المطاحن الأخرى. قم بتركيب فاصل مغناطيسي أسفل الطاحونة لالتقاط أي حديد متشرد ينزلق من خلاله.

خطوة 5: الضوابط البيئية والتشغيلية

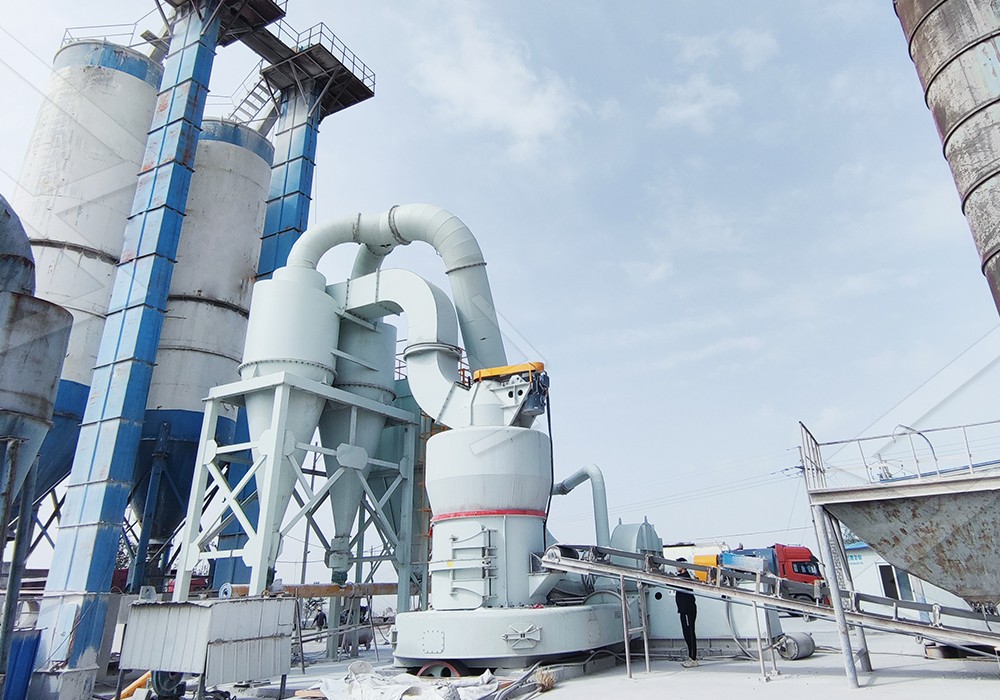

لا تستطيع مصانع الباريت الحديثة تحمل الغبار. تأتي مطحنة MW بشكل قياسي مزودة بمجمع غبار نبضي فعال وكاتم صوت. هذا لا يتعلق فقط بالامتثال التنظيمي; يمنع فقدان الباريت الناعم, وهو الكسر الأكثر قيمة. يضمن نظام الضغط السلبي أن عملية الطحن بأكملها مغلقة. يتم أيضًا تقليل مستوى الضوضاء بشكل كبير, مما يحسن ظروف العمل.

للتحكم الرقمي, تدعم كل من مطاحن MW وLUM تكامل PLC. يمكنك مراقبة درجات الحرارة الحاملة, الأحمال الحركية, وسرعات المصنف في الوقت الحقيقي. تسمح لك هذه البيانات بالتنبؤ بالتآكل وجدولة الصيانة, تجنب عمليات إيقاف التشغيل غير المتوقعة التي تكلف الآلاف في الساعة من الإنتاج المفقود.

خاتمة: بناء دائرة طحن الباريت موثوقة

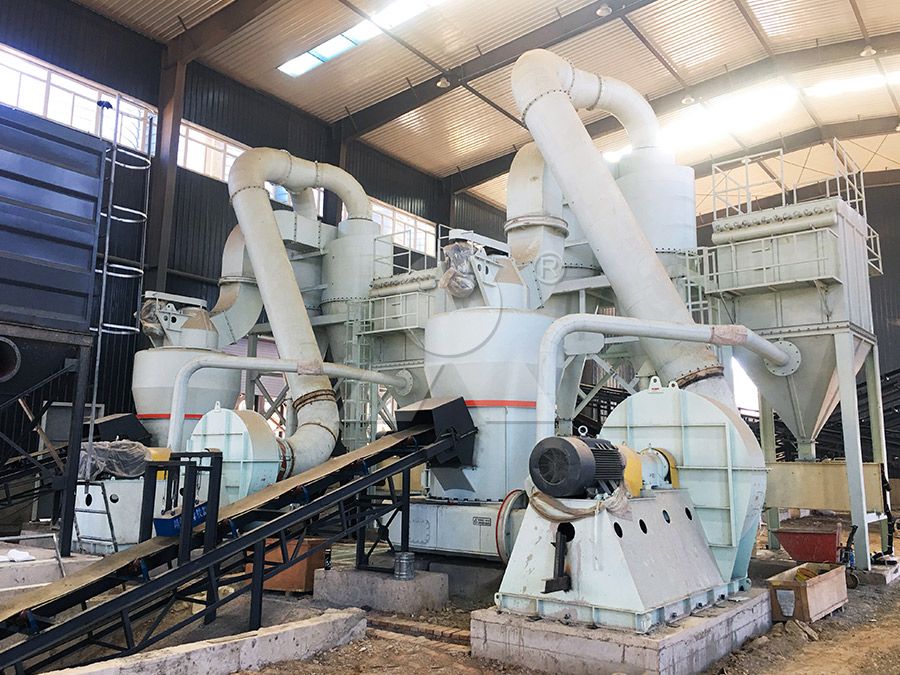

يعد تحسين معالجة الباريت لطين الحفر بمثابة عملية موازنة بين الإنتاجية, صفاء, والنقاء. ابدأ بالتحضير المناسب للأعلاف, اختر الطاحن المصمم للطحن الدقيق للغاية (مثل مطحنة MW متناهية الصغر أو مطحنة الطحن العمودية LUM متناهية الصغر), ثم اطلب سرعة المصنف وتدفق الهواء. لا تهمل إدارة التآكل; سيوفر الجدول الزمني الاستباقي لاستبدال الأجزاء استنادًا إلى ساعات التشغيل المال على المدى الطويل. أخيراً, استثمر في نظام جيد لجمع الغبار للاحتفاظ بالمنتج والحفاظ على نظافة مصنعك. من خلال اتباع هذه الخطوات, يمكنك إنتاج متسقة, مسحوق الباريت عالي الجودة يلبي معايير API أو يتجاوزها, الحفاظ على سير عمليات الحفر بسلاسة.

الأسئلة المتداولة (التعليمات)

س1: ما هي رطوبة التغذية المثالية للباريت عند استخدام مطحنة متناهية الصغر?
أ: حافظ على رطوبة العلف بالأسفل 3%. يمكن أن تتسبب الرطوبة العالية في حدوث سد في وحدة التغذية وانسداد في المصنف. إذا كان الخام رطبا, استخدم مولد الهواء الساخن المدمج في المطحنة.

Q2: هل يمكن لطاحونة MW متناهية الصغر تحقيق مواصفات API 13A لحفر طين الباريت?
أ: نعم. يمكن الوصول بسهولة إلى مطحنة MW 97% عابر 200 شبكة (74 ميكرون) مع d50 حولها 6-10 ميكرون. يسمح لك محدد المسحوق من النوع القفصي بضبط النقاء بدقة لتلبية معايير API.

س3: كم مرة أحتاج إلى استبدال بكرات الطحن للباريت؟?
أ: يعتمد ذلك على محتوى السيليكا في الباريت الخاص بك. مع الباريت النموذجي (SiO2 < 2%), تدوم بكرات السبائك المقاومة للتآكل في مطحنة MW تقريبًا 1500 ل 2000 ساعات. التصميم المقسم يجعل الاستبدال سهلاً.

س 4: ما الذي يسبب تلوث الحديد في مسحوق الباريت, وكيف يمكن الحد منها?
أ: عادةً ما يأتي التقاط الحديد من الاتصال بين المعدن والمعدن في المطحنة. تستخدم المطحنة العمودية LUM متناهية الصغر مبدأ طبقة المادة, تقليل الاتصال المباشر. أيضًا, تركيب فاصل مغناطيسي بعد المطحنة لإزالة أي حديد متشرد.

س5: أي مطحنة أفضل لإنتاجية عالية: ميغاواط أو LUM?
أ: للإنتاجية أعلاه 10 tph وما يصل إلى 18 tph, تعتبر مطحنة الطحن العمودية LUM متناهية الصغر أكثر ملاءمة. لمقاييس أصغر (0.5-25 tph) مع متطلبات دقة عالية (ما يصل الى 2500 شبكة), توفر مطحنة الطحن فائقة الدقة MW مرونة أفضل واستهلاكًا أقل للطاقة لكل طن.

س6: هل مستوى الضوضاء الصادرة عن هذه المطاحن مقبول للتشغيل الداخلي؟?
أ: نعم. تم تجهيز كل من مطاحن MW وLUM بكواتم صوت وغرف للتخلص من الضوضاء. الاهتزاز هو الحد الأدنى, لذلك عادة ما تكون مستويات الصوت أقل من ذلك 85 ديسيبل على مسافة 1 متر, تلبية معظم معايير السلامة المهنية.

س7: هل يمكنني استخدام نفس المطحنة للباريت والمعادن الأخرى مثل الحجر الجيري أو التلك?
أ: قطعاً. تم تصميم طواحين MW وLUM للاستخدام متعدد الأغراض. لكن, يجب عليك تنظيف الطاحونة والمصنف جيدًا بين تغييرات المنتج لتجنب التلوث المتبادل, خاصة عند التحول إلى منتجات مستحضرات التجميل أو المضافات الغذائية.

Q8: كيف يمكن مقارنة استهلاك الطاقة في مطحنة MW بمطحنة الكرة التقليدية للباريت?
أ: تستهلك مطحنة ميغاواط حوالي 30% من طاقة المطحنة النفاثة وهي أكثر كفاءة بكثير من المطحنة الكروية. لنفس النقاء والقوة, الطاقة الإنتاجية هي 40% أعلى من المطاحن النفاثة وضعف المطاحن الكروية.
